NB Ön Yüzü ile Kullanıcı Dostu ve Basit Tasarım
Ücretsiz NB Ön Yüzü yazılımımız, OMRON cihazlarıyla bağlantıları basitleştirmenin yanı sıra haberleşme, ayarlar, talimat yönetimi, çok dilli destek, trend analizi, veri depolama ve güvenlik seçenekleri gibi temel HMI fonksiyonlarının konfigürasyonunu kolaylaştırarak entegrasyon sürecinin daha sorunsuz hale getirilmesini sağlar.
- Önceden hazırlanmış sayfaları kopyalayıp yapıştırdıktan sonra grafiksel düzen tasarımınıza uyacak şekilde özelleştirerek NB uygulamanızı geliştirmeye harcadığınız zamandan tasarruf edin.

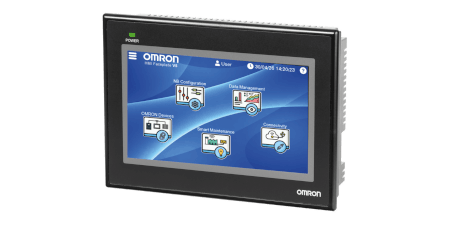

- OMRON ürünlerini kompakt NB Serisi HMI ile kullanıma hazır arayüz sayfaları üzerinden izleyin ve kontrol edin.
- PLC kullanmadan OMRON ürünlerine doğrudan bağlantı.

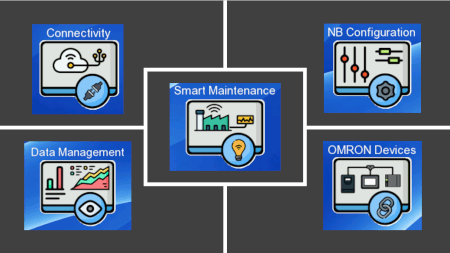

NB Ön Yüzünün Beş Temeli
NBKonfigürasyon sayfaları, çeşitli HMI ayarlarının yapılandırılması için kullanıma hazır bir arayüz sağlar.
Veri Yönetimi sayfalarında PLC, USB sürücüsü, FTP Sunucusu gibi farklı kaynaklardan gelen verilerle nasıl çalışılacağı gösterilir.
Bağlantı sayfalarında NB HMI ve VNC Sunucusu, FTP Sunucusu, Web Arayüzü ile iletişim kuracak şekilde yapılandırılmış tüm cihazlar görüntülenir.

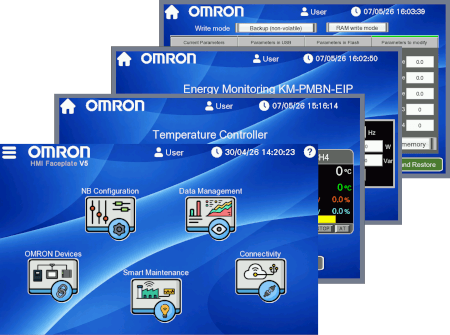

OMRON Cihazı Sayfaları, her cihazın ana fonksiyonlarının kolayca bağlanmasına, izlenmesine ve kontrol edilmesine olanak sağlar.
Daha Akıllı Bakım sayfaları durum izleme cihazlarına ve diğer stratejik cihazlara bağlanarak doğru kişilere, doğru zamanda, doğru bakım bilgileri sağlar.
NB Konfigürasyonu
NB Konfigürasyonu sayfası, çeşitli HMI ayarlarını yapılandırmak için kullanıma hazır bir arayüz sağlar. Bunlar arasında gerçek zamanlı saat ayarı, ekran parlaklık kontrolü, dokunmatik ekran kalibrasyonu, IP adresi konfigürasyonu, ekran koruyucu ayarları ve sesli ikaz kontrolü yer alır. Üstelik 12 farklı dil seçeneği sunarak çok dilli kullanımı destekler.
Bu bölümde ayrıca olayların ve alarmların nasıl oluşturulup onaylandığı da gösterilir. Ekranın sağ tarafındaki düğmeler kullanılarak dört ayrı alarm simüle edilebilir.
Bu simülasyonlarda, Uyarı ve Alarm Ekranı komponentleri aracılığıyla görüntülenen alarmlar tetiklenir. Bu bölümde ek olarak NB projesinin genel güvenliğini artıran bir kullanıcı izinleri özelliği bulunur.
Veri Yönetimi
Veri Yönetimi sayfasında PLC, USB sürücüsü gibi çeşitli kaynaklardan alınan verilerle nasıl çalışılacağı ve ekleme, arama, düzenleme ve girdileri sıralama dahil olmak üzere CSV dosyalarının ve talimat fonksiyonlarının nasıl yönetileceği gösterilir.
PT'ye bir USB sürücüsü bağlandığında "Bellek Çubuğu Takılı" gösterge lambası yeşile dönerek cihazın tanındığını ve kullanıma hazır olduğunu onaylar.
İçe/Dışa Veri Aktarma özelliği, NB HMI'nın ERW bellek alanı ile USB bellekteki CSV dosyası arasında veri aktarımı gerçekleşmesini sağlar. Bir FTP sunucusuna entegre edilebilen bu fonksiyon, uzak bir bilgisayardan NB HMI'ya veya NB HMI'dan uzak bir bilgisayara veri aktarılmasına da olanak sağlar.
Bağlantı
Bağlantı sayfasında, NB HMI ile haberleşecek şekilde yapılandırılan tüm cihazlar görünür. Cihazlarla haberleşmeyi etkinleştirme veya devre dışı bırakma olanağı sunar. Belirli cihazlar ağınızda yoksa haberleşme hatası açılır mesajlarının görünmemesi için bunların konfigürasyonları ayarlanabilir.
VNC Sunucusu: Bu ekrandan, VNC Sunucusunu etkinleştirebilir veya devre dışı bırakabilir ve gerektiğinde İzleme modu ile Çalışma modu arasında geçiş yapabilirsiniz.
FTP Sunucusu: Bu bölümden FTP Sunucusunu etkinleştirebilir veya devre dışı bırakabilir ve ilgili FTP Sunucusu bilgilerini görebilirsiniz.
Web Arayüzü: Bu bölümden Web Arayüzü işlevini etkinleştirebilir veya devre dışı bırakabilirsiniz. Ayrıca, NB HMI'nın etkin programına uzaktan erişmek için kullanılabilecek URL gösterilir.
OMRON Cihazları
Çeşitli OMRON cihazlarına yönelik kullanıma hazır arayüz ekranları, her bir cihazın ana fonksiyonlarının kolayca bağlanmasını, izlenmesini ve kontrol edilmesini mümkün kılar.
Daha Akıllı Bakım
Daha Akıllı Bakım sayfaları durum izleme cihazlarına ve diğer stratejik cihazlara bağlanarak doğru kişilere, doğru zamanda, doğru bakım bilgileri sağlar.
NB Designer Yazılımını indirin
-
NB-Designer, hızlı şekilde sezgisel ve esnek operatör ekranları geliştirmek için gereken tüm araçlara ve özelliklere sahiptir.
-
Güçlü makroları kullanarak karmaşık operasyonlar için kendi uygulamalarınızı oluşturabilir, esnek pencere yönetiminden yararlanarak dinamik ve kullanıcı dostu arayüzler tasarlayabilir, uygulaması kolay animasyonlar ve komponent hareketleriyle interaktiflik seviyesini artırabilirsiniz.
-
Yazılım aynı zamanda olay izlemeyi (alarmlar gibi), talimat yönetimini ve çok dilli arayüzleri de destekler.
NB Ön Yüzü Projesini indirin
-
Ücretsiz NB Ön Yüzü projesi, cihazlarımızla kurulması gereken bağlantıları kolaylaştırıp temel HMI işlevlerini yapılandırarak entegrasyonu basitleştirir. NB HMI ön yüzü projesini indirerek HMI uygulamalarınızı geliştirmeye harcadığınız süreyi önemli ölçüde kısaltabilirsiniz.
-
Kolayca özelleştirip genişletebileceğiniz eksiksiz bir Kompakt HMI projesiyle işe başlayın. HMI ayarları, çoklu dil desteği ve güvenlik özelliklerine yönelik istediğiniz gibi kullanabileceğiniz sayfalar içerir.
-
Ayrıca talimat yönetimi, trend grafikleri, USB sürücülerde veri depolama ya da FTP ve VPN konfigürasyonu gibi bağlantı seçenekleri için kullanıma hazır örnekler bulabilirsiniz. Alarm ve olay yönetimi örnekleri de dahil edilmiştir.
-
En önemlisi de inverterler, PLC'ler, emniyet kontrolörleri ve başka komponentler dahil olmak üzere çeşitli OMRON cihazlarının doğrudan bağlanmasını ve izlenmesini mümkün kılar.
NB Ön Yüzünün Nasıl Kullanıldığını Öğrenin ve Özelliklerini Keşfedin
Kapsamlı eğitim kaynaklarımızla HMI geliştirme becerilerinizi güçlendirin:
YouTube'daki Eğitim Videosu
14 eğitim videosundan oluşan ve iki bölüme ayrılan oynatma listesinin tamamına erişin:
- Tanıtım videoları
- Adım adım özelleştirme kılavuzları
Tüm videolar İngilizce altyazılıdır ve YouTube'da otomatik çeviri özelliği mevcuttur. YouTube Videolarını izleyin
NB Ön Yüzü Kullanım Kılavuzu
NB Ön Yüzünüzü özelleştirmek için ayrıntılı talimatlara ve adım adım kılavuzlara erişin.
